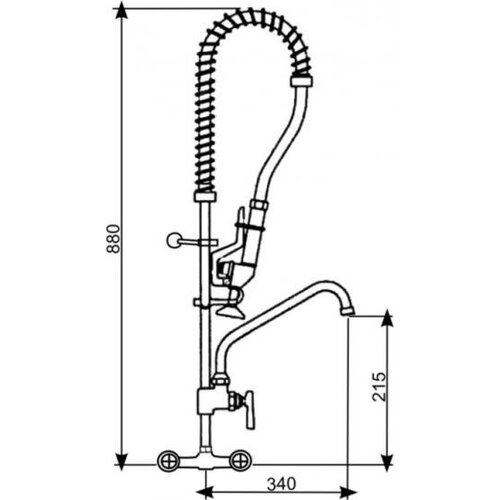

Batteriewandung von Knöpfen und Auslauf | 340x (H) 880mm | verschiedene Modelle

Batteriewandung von Knöpfen und Auslauf | 340x (H) 880mm | verschiedene Modelle

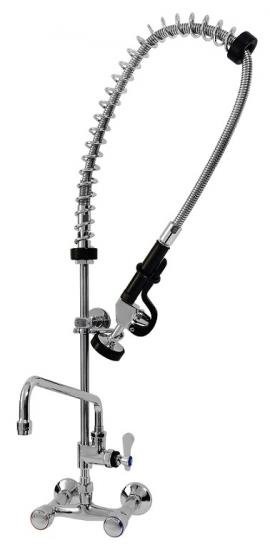

Produktbeschreibung:

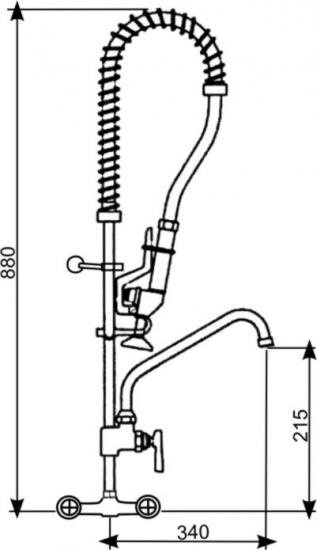

Spüle Wand mit Noppen Unterlegscheibe, rotierend Ausguss und dem Batteriemontagebügel an der Wand. Batterie mit Ventilen versehen. Der Abstand von der Wand der Rohrbatterie 9 cm. Vorgesehen, mit der Düse und der Wand von 43 cm. Spacing Rohrverbindungen Batterie von 150 mm.

INSTALLATION BATTERY sink GASTRO 4

• 1. Doppelgriff-Armaturen, Wand.
• 2. Einbausatz für den Anschluss an die Batterie-Installation.
• 3. Chromrohr mit Ventilen.
• 4. Schwenkauslauf.
• 5. Das Stützrohr mit Edelstahlschrauben und Dübeln Ø 8 mm.
• 6. Griff Handbrause.
• 7. Die Handbrause mit dem Hebel und einem Ring aus Kunststoff. Für den Massenstrom einzustellen.
• 8. Der Brauseschlauch aus Edelstahl ummantelt.
• 9. verchromtem Feder Sprühschlauch.
• 10. Instruction.

BATTERY INSTALLATION:

• 1. Schließen Sie die Batterie aus dem Sanitärbereich unter Verwendung von Elementen im Kit enthalten.
• 2. Das Ende des Rohres abklemmen und das Batterierohr mit der Batterie, indem die Mutter mit der Hand angezogen wird.
• 3. Das Röhrchen wird auf dem Träger und verriegelt in einer Entfernung von 10 cm von dem hexagonal Elemente ist in dem oberen Teil des Rohres befindet.
• 4. Schneiden die Armstütze auf die erforderliche Länge, so dass sie in die Fußbügel Verriegelungs einzubetten und die Imbusschlüssel 2,5 mm an der Seite des Fußes Schraube festziehen.
• 5. Spuren- und Bohrungen in der Wand der Dübel 8 mm Durchmesser und befestigen die Halterung an die Wand.
• 6. Entfernen Sie den Schlauch vom Träger und entfernen Sie den Schlauch aus der Batterie.
• 7. Kombiniere der Röhre des Schlauchs - für diesen Zweck, przyblokować Schlauchmutter Schlüssel 24 mm und Schraube in das Rohrende (mit dem Schraubenschlüssel 34 mm oder Schraubenschlüssel) in Übereinstimmung mit dem im Uhrzeigersinn rotierenden hexagonal Elemente an der Spitze gelegen des Rohres.
• 8. Lösen der Imbusschlüssel Schraube von 2,5 mm in den Kunststoffring an dem unteren Ende der Feder befindet, und die Feder nach unten bewegen, bis sie an dem Ring hexagonal Anschlagelement aufliegen. In dieser Position getragen, um den Arretierring durch (nicht vollständig) mit einem Inbusschlüssel Verriegelungsschraube eingeschraubt wird.
• 9. Kombinieren Sie alle der Batterie und an einen Träger vorher an der Wand befestigt.
• Fix 10. Die feststehenden Handgriff der Sprühabstand von 10 cm unterhalb der Wandhalterung.
• 11. Montieren Sie den Auslauf.

INSTALLATION:

• 1. Installation der Dichtigkeitsprüfung sollte vor der Installation der Batterie durchgeführt werden.
• 2. Die Wasserversorgungssysteme verwenden einen Batteriestromrückhaltefilter, mechanische Verunreinigungen.

BETRIEB NOTES:

• 1. Nach dem Gebrauch sollte die Batterie geschlossen werden. Lassen Sie nicht unter Druck stehenden Wasserschlauch und Spray.
• 2. Chromoberflächen mit Seife und Wasser gereinigt. Verwenden Sie keine chemischen Reinigungsmittel verwenden
